Caractéristique de l’équipement de forage carottage

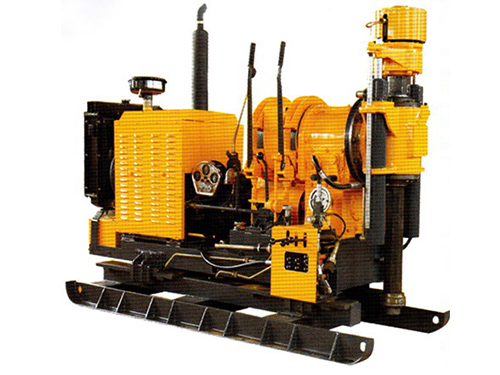

1. Structure de transmission mécanique compacte, léger, broche verticale pour forage du trou de grands de diamètre avec Kelly hexagonale pour assurée la transmission du couple.Paramètres du forage carottage XY-2B
Contenu | Paramètres | Contenu | Paramètres | |
Forage | Levage | |||
Profondeur de forage | Φ76mm 300m | Vitesse d’accélération | 0.64, 1.33, 2.44 (m/s) | |
Φ219mm 150m | Capacité de levage max. | 25KN | ||
Φ500mm 50m | Dia. du câble | 15mm | ||
Dia. de tige de forage | 50, 60mm | Dia. du tambour | 200mm | |
Gamme d’angle | 90º~70º | Dia. du frein de roue | 350mm | |
Dimensions (L×l×h) | 2500×1100×1700(mm) | Largeur de courroie du frein | 74mm | |
Poids | Avec moteur diesel | 1550kg | Pompe d’huile | |
Avec moteur électrique | 1450kg | Modèle | CB-25 | |
Tête pivotante de l’équipement de forage carottage | Déplacement nominal | 40L/min | ||
Vitesse positive de broche | 70, 146, 179, 267, 370, 450, 677, 1145 (r/min) | Pression nominale | 8MPa | |
Vitesse en marche arrière de broche | 62, 157 (r/min) | Puissance (Moteur Diesel ou électrique) | ||
Couple d’alimentation de broche | 550mm | Modèle (Moteur Diesel) | N485Q | |
Capacité max. de levage de broche | 68KN | Puissance nominale | 24.6kW | |
Capacité d’alimentation de broche | 46KN | Vitesse nominale | 1800r/min | |
Couple de travail max. | 2550Nm | Modèle (Moteur électrique) | Y180L-4 | |
Dispositif de déplacement de foreuse carotteuse | Puissance nominale | Puissance nominale | ||
Course | 420mm | Vitesse nominale | 1450r/min | |
Distance du trou de forage | 300mm |
