Caractéristiques

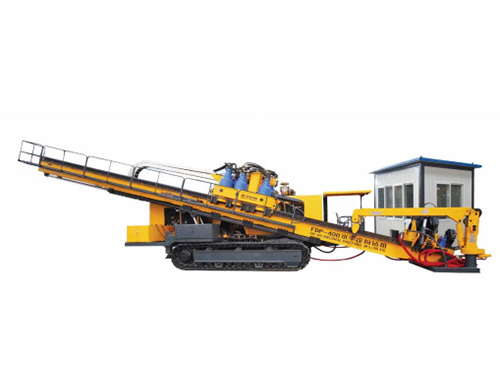

1. Trois griffes de la structure fermée assurent la fiabilité de manille de tube de forage.Paramètres de Machine de Forage Directionnel Horizontal FDP-400
Machine de Forage Principale | ||
Alimentation Max. de poussée/ Alimentation de tirage | 4000KN | |
Système d’alimentation poussage/tirage | Type de pignon et engrenage, se déplace avec six engrenage de deux niveau de vitesse, régulateur de vitesse continue; Vitesse I : 7,5m/min, Vitesse II 32m/min. | |
Pilotage de rotation | Transmission par engrainage, régulateur de vitesse continue, vitesse I couple d’axe creux : 98000N.m@42r/min Vitesse II couple d’axe creux : 49000N·m@84r/min | |
Moteur | ||
Fabricant | Weichai Power Co., Ltd | |
Puissance nominale du moteur | 552kW | |
Etat de fonctionnement | Pousse/Tire et rotation, chacun puisse atteindre les performances mentionnées si dessus | |
Cabine de commande | ||
Équipé avec un climatiseur | ||
Service et norme environnementale | ||
Émissions de gaz des moteurs et bruit satisfaisant à une norme européenne II | ||
Entrée de mât angle oblique | ||
8°~16° | ||
Chaînes | ||
Support à pince centrer, chaine plein de déplacement | ||
Pince de serrage/rompage | Distance ajustable avec précision, rompage stable et fiable | |
Couple Max de serrage | 110000N·m | |
Couple Max de rompage | 220000N·m (Elle peut être conçue selon l’exigence du client) | |
Mât | ||
Longueur du mât 16,5m | ||
Pompe à boue hydraulique | ||
Entraînée entièrement hydraulique, flux ajustable en continue | ||
Débit nominale | 0~2200L/min | |
Pression | 0~10MPa | |
Châssis | ||
Type avec ensemble de piste de chenille | ||
Outil de forage de la machine de forage directionnel horizontal | ||
Tige de forage | 5", 5 1/2" | |
Manchon aléseur (type de découpe) | Ф425, Ф530, Ф680, Ф760, Ф900, Ф1100, Ф1350mm | |
Poids brut et dimension | ||
Dimension (L×l×h) | 17.17×3.25×3.45m | |
Poids brut | 52000kg | |
Accessoire de l’appareil de forage | ||
Pression, taux de flux, révolution et d’autres données de plus d’une dizaine seront montrées dans les figures. C’est facile pour l’analyse et le jugement des problèmes et des conditions en cours d’exécution. |
