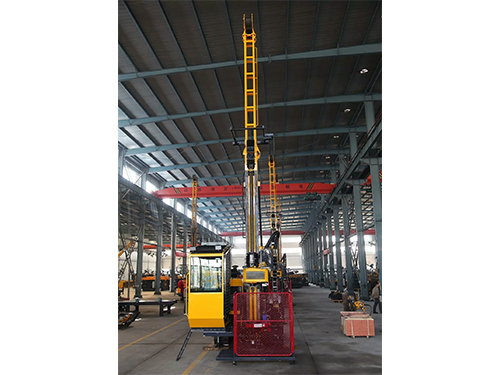

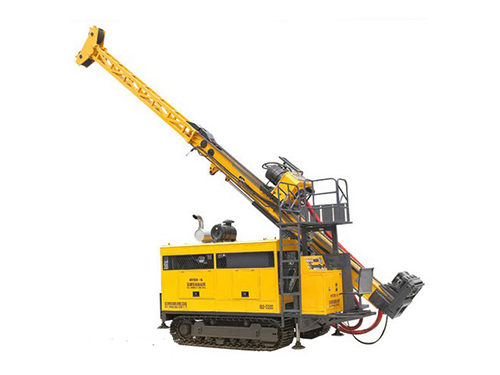

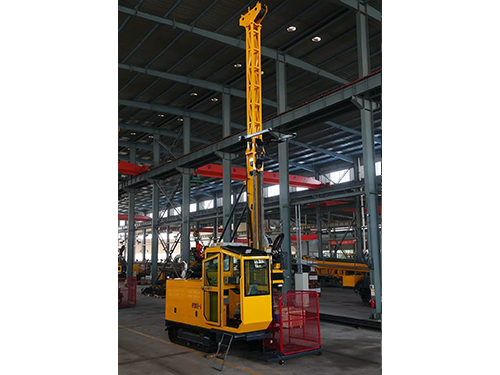

Paramètres de la machine de forage carottage de HYDX-6
Moteur Diesel | Modèle | Cummins 6CTA8.3-C240 (T Turbocompresseur et refroidissement par eau) |
Déplacement | 8.3L | |
Puissance | 178kW | |
Vitesse de rotation | 2200 tpm | |
Capacité de forage | BQ | 2000m |
NQ | 1600m | |
HQ | 1300m | |
PQ | 1000m | |
Bloc moteur de foreuse entièrement hydraulique | Rotation du moteur | Double moteur hydraulique - variable et réversible Fabricant : SAUER-DANFOSS |
Vitesse de rotation | 0~1100 tpm | |
Ratios | 1st 8.776:1, 2nd 2.716:1 | |
Ouverture de tête | Mode de coulisse latéral avec entrainement hydraulique | |
Mandrin hydraulique (PQ) | Ouverture hydraulique, Serrage disque à ressort, type de fermeture C normale, capacité de rétention axial de 222 400 N | |
Couple | 6400N·m | |
Broche conique | 121mm | |
Force de traction max. | 220KN | |
Force d’alimentation max. | 110KN | |
Paquet de pompe primaire | Pompe hydraulique : pompe à pistons axiaux à cylindrée variable Triplex pour entrainé la rotateur, pompe à boue treuil & crics de niveau. Avec système de détection de charge. | Fabricant: DANFOSS 1ère Pompe: 200LPM at 31.5MPa 2ème Pompe:120LPM à 28MPa 3ème Pompe: 102 LPM à 16MPa |
Réservoir hydraulique | Capacité | 420 L |
La capacité de principale de bobinage | Vitesse de levage (simple câble) | 38~70 m/min |
Puissance de levage | 120 kN | |
Diamètre du câble | 22 mm | |
Longueur du câble | 50 m | |
Capacité du câble de levage | Force de levage (simple câble) | 15 kN |
Diamètre de câble en acier | 6 mm | |
Longueur de câble en acier | 2000 m | |
Hauteur de mât | 11 m | |
Angle d’ajustement de mât | 0°~90° | |
Angle de forage | 45°~90° | |
Course d’alimentation | 3800 mm | |
Course de glissage | 1500 mm | |
Alimentation de tirage | 22000kg | |
Poussée d’alimentation | 11000kg | |
Tige de traction | 3m or 6m | |
Pompe à boue de la foreuse entièrement hydraulique | Type | Pompe piston alternative triplex |
Modèle | BW320 | |
Course | 110mm | |
Volume de sortie | 320, 230, 165, 118 L/min | |
Pression de décharge | 4.0, 5.0, 6.0, 8.0 MPa | |
Dispositif de serrage | Portée de serrage | 55.5-117.5 mm |
Autres | Mode de déplacement | Chenille en acier automotrice |
Dimension (L×l×h) | 6250×2220×2500mm | |
Poids | 14500kg |
